ATEM 4M/E Broadcast studio 4K Melangeur video BLACKMAGIC

Description

Mélangeur vidéo Blackmagic Design ATEM 4M/E Broadcast studio 4K

L’ATEM 4 M/E Broadcast Studio 4K est le mélangeur le plus perfectionné et le plus compact au monde. Ce nouveau mélangeur de production en direct a été conçu pour travailler avec les formats les plus récents et avec des fréquences d’images élevées jusqu’à l’Ultra HD 2160p59.94 ! Vous disposez de 16 incrustateurs chroma avancés ATEM, dont 4 par M/E, ce qui est idéal pour les projets complexes et pour les décors virtuels. Ce mélangeur extrêmement perfectionné inclut également 2 Multi Views Ultra HD, un DVE 2D, un processeur de compositing SuperSource qui prend en charge 4 DVE pour des effets d’image dans l’image, la synchronisation de chaque entrée 12G-SDI et bien plus ! Les connexions 12G-SDI multi-débits commutent automatiquement entre tous les formats HD et Ultra HD jusqu’à 2160p59.94 avec un seul câble BNC. Même si vous n’utilisez pas l’Ultra HD pour le moment, l’ATEM 4 M/E Broadcast Studio 4K possède toutes les fonctionnalités nécessaires pour vos projets de production en direct les plus exigeants. Vous pouvez ainsi travailler en HD aujourd’hui et passer à l’Ultra HD quand vous en avez envie.

Caractéristiques :

Connexions

Nombre total d’entrées vidéo

20

Nombre total de sorties vidéo

13

Nombre total de sorties auxiliaires

6

Débits SDI

1.5G, 3G, 6G, 12G

Nombre total d’entrées audio

2 x XLR. 2 x RCA.

Nombre total de sorties audio

2 x XLR programme, 2 x XLR moniteur.

Connexions timecode

1 x entrée XLR Timecode et 1 x sortie XLR Timecode.

Entrée de référence

Tri-Sync ou Black burst.

Synchronisation de l’entrée vidéo

Sur les 20 entrées.

Entrées vidéo SDI

20 x commutables entre HD/Ultra HD 4K 10 bits. 2 canaux audio intégrés.

Sorties audio supplémentaires

1 x XLR Timecode et 1 x XLR Talkback

Sorties audio SDI

2 canaux intégrés à la sortie SDI sur toutes les sorties.

Entrées audio supplémentaires

1 x XLR Timecode et 1 x XLR Talkback.

Sorties programme SDI

3 x commutables entre HD/Ultra HD 4K 10 bits.

Sortie programme SDI down-convertie

1 x 10 bits (de l’Ultra HD 4K vers la HD).

Sorties prévisualisation SDI

1 x commutable entre HD/Ultra HD 4K 10 bits.

Quantité de Multi Views

2 x SDI.

Sorties Multi View

2 x SDI.

Connexion panneau de contrôle

Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.

Sortie tally

Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).

Interface de l’ordinateur

1 x port USB 2.0

Normes

Standards vidéo SD

Standards vidéo HD

720p50, 720p59.94,

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

1080i50, 1080i59.94

Standards vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

Conformité aux normes SDI

SMPTE 292M, SMPTE 424M, SMPTE 2082.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

Espace colorimétrique

REC 601, REC 709, REC 2020.

Caractéristiques du produit

Incrustateurs en amont

16 avec incrustation en chrominance/linéaire/en luminance.

Incrustateurs en aval

2

Incrustateurs chromatiques

16

Prise en charge du réseau d’ordres

Aucune

Prise en charge du mix minus

Aucune

Incrustateurs linéaires/en luminance

19

Incrustateur de transition (Stinger/DVE)

1 Stinger, 1 DVE.

Nombre total de couches

26

Générateurs de motifs

19

Générateurs de couleurs

2

DVE avec bordures 3D et ombres portées

1

Panneau de contrôle

Panneau de contrôle logiciel ou panneau matériel en option

Fenêtres routables

16

Tally

Rouge pour le programme et vert pour l’indication de prévisualisation.

Labels représentant les sources sur les fenêtres

Oui

Contrôle Multi View

Monitoring Multi View

2 x 10 fenêtres pour un total de 20 fenêtres.

Standard vidéo du Multi View

Sélection entre la HD et l’Ultra HD.

Lecteur multimédia

Lecteurs multimédia

4

Capacité du media pool pour les images fixes

64 avec signaux fill et key.

Capacité du media pool pour les clips

2 avec signaux fill et key

Lecteur multimédia, longueur de séquence maximale en HD 720

3200 images.

Lecteur multimédia, longueur de séquence maximale en HD 1080

1440 images.

Lecteur multimédia, longueur de séquence maximale en Ultra HD

360 images.

Format des images fixes pour le media pool

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour le media pool

Séquence TGA.

Format des fichiers audio pour le media pool

WAV, MP3 et AIFF.

Affichages

Interface

Résolution minimale du moniteur de 1366 x 768.

Panneau avant

Moniteur LCD HD intégré pour la vidéo et 42 boutons LED pour la commutation des sorties auxiliaires.

Traitement

Retard de traitement

< 7 lignes

Mixage audio

24 entrées x 2 canaux

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Potentiomètre principal de gain.

Sorties analogiques dédiées au contrôle.

Down-conversion du 4K vers la HD

Oui, 1x programme.

Logiciel

Panneau de contrôle inclus

ATEM Software Control Panel inclus gratuitement pour macOS 10.12 Sierra, macOS High Sierra 10.13 ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits.

Mises à jour logicielles

Mise à jour via le port USB 2.0 en connexion directe sur les ordinateurs Mac OS ou Windows. Comprend ATEM Setup Utility

Configuration

Au moyen du logiciel ATEM Software Control Panel, à l’exception de l’adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Alimentation requise

Alimentation

2 x 110 – 240 AC interne.

Consommation d’énergie

300W

Alimentation requise

Alimentation

2 x 110 – 240 AC interne.

Consommation d’énergie

300W

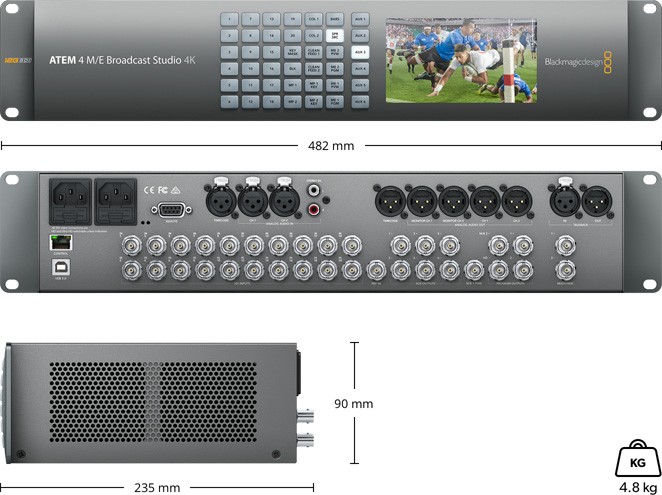

Installation physique

Installation physique

2 unités de rack.

caractéristiques physiques:

Spécifications environnementales

Température d’utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation

Inclus

ATEM 4 M/E Broadcast Studio 4K

Logiciel et manuel sur carte SD
