ATEM Television Studio Pro HD Blackmagicdesign – Archive

Nombre total d’entrées vidéo

8

Nombre total de sorties vidéo

8

Nombre total de sorties auxiliaires

1

Débits SDI

270Mb, 1.5G, 3G.

Nombre total d’entrées audio

2 x XLR.

Nombre total de sorties audio

Aucune, audio intégré uniquement

Entrée vidéo SDI

4 x commutables entre SD/HD 10 bits. 2 canaux audio intégrés.

Entrées vidéo HDMI

4 x HDMI de type A. Commutables en SD/HD 10 bits. 2 canaux audio intégrés.

Entrées de référence

Tri-Sync ou Black burst.

Entrée vidéo synchronisée

Sur les 8 entrées.

Sorties programme SDI

5 x commutables entre SD/HD 10 bits.

Sorties audio SDI

2 canaux intégrés à la sortie SDI.

Nombre de Multi Views

1

Sorties Multi View SDI

1

Sorties Multi View HDMI

1

Normes vidéo SD

525i59.94 NTSC 4:3 ou 16:9, 625i50 PAL 4:3 ou 16:9

Normes vidéo HD

720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080i50, 1080i59.94

Normes vidéo Ultra HD

Aucune

Conformité aux normes SDI

SMPTE 259M, 292M et 424M.

Échantillonnage vidéo

4:2:2 10 bits

Précision des couleurs

4:2:2 10 bits

Espace colorimétrique

4:2:2 YUV

Résolutions d’entrée HDMI pour ordinateurs

720 x 480i 59.94Hz, 720 x 576i 50Hz, 1280 x 720p 59.94Hz 50Hz et 1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 et 1920 x1080i 50 et 59.94Hz 60Hz.

Conversion de l’espace colorimétrique

Traitement matériel en temps réel.

Retard de traitement

6 lignes.

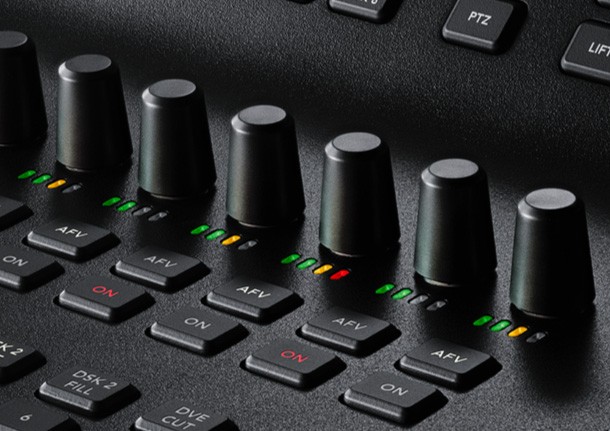

Mixage audio

10 entrées x mixeur à 2 canaux
Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal.
Mesure des niveaux et crêtes.
Contrôle général du gain. Contrôle du niveau de la sortie casque, mix indépendant pour le programme, le réseau d’ordres et l’effet local.

Incrustateurs en amont

1 avec incrustation chromatique/linéraire/en luminance.

Incrustateurs en aval

2

Incrustateurs chromatiques

1

Incrustateurs linéaires/en luminance

3

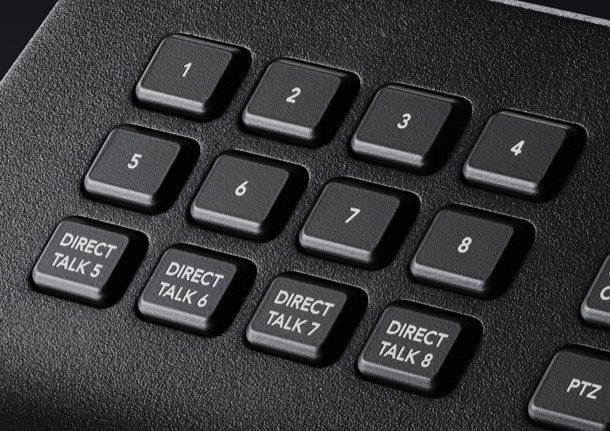

Prise en charge du réseau d’ordres

Intégré, utilise un casque d’aviation.

Prise en charge du mix minus

Oui, sur 4 sorties PMG caméra.

Incrustateur de transition (Stinger/DVE)

DVE seulement.

Nombre total de couches

5

Générateurs de motifs

2

Générateurs de couleurs

2

DVE avec bordures 3D &et ombres portées

1

Interface

Résolution minimale du moniteur de 1366 x 768.

Nombre de fenêtres

1 x 10

Fenêtres routables

8 routables et 2 fixes pour le programme et la prévisualisation.

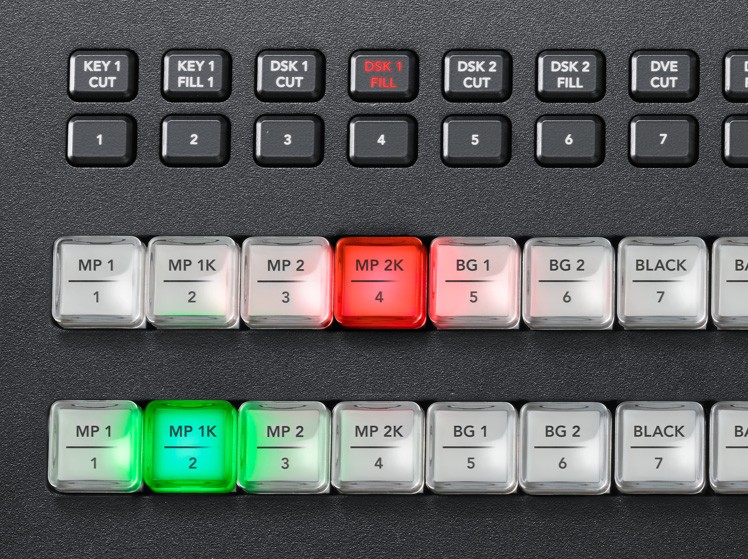

Tally

Rouge pour le programme et vert pour la prévisualisation.

Sortie tally

Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)

Libellés représentant les sources sur les fenêtres

Oui.

Contrôle Multi View

1 x 10 fenêtres.

Norme vidéo Multi View

HD

Lecteurs multimédia

2, avec une mémoire flash non volatile.

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de média pour les images fixes

20 avec signaux fill et key.

Format des images fixes pour la bibliothèque de média

PNG, TGA, BMP, GIF, JPEG et TIFF.

Panneau de contrôle

Intégré, avec contrôle caméra. Panneau de contrôle logiciel intégré. Prend en charge le panneau de contrôle matériel en option.

Compatibilité panneau de contrôle

Inclut l’ATEM Software Control Panel. Également compatible avec l’ATEM 1 M/E Broadcast Panel et l’ATEM 2 M/E Broadcast Panel.

Panneau de contrôle inclus

ATEM Software Control Panel inclus gratuitement pour Mac 10.11 El Capitan, Mac 10.12 Sierra ou version ultérieure et pour Windows 8.1 64 bits ou Windows 10 64 bits.

Mises à jour logicielles

Mise à jour via le port USB en connexion directe sur les ordinateurs Mac ou Windows. Comprend l’ATEM Switcher Utility.

Configuration

Via le logiciel ATEM Software Control, à l’exception de l’adresse IP du châssis qui doit être configurée par l’ATEM Switcher Utility connecté au châssis via USB.

Source d’alimentation 1 x 100 – 240V AC interne. DC 12V à quatre broches.

Consommation électrique 40W

Température d’utilisation :

5° C à 40° C

Température de stockage :

-20° à 60° C (-4° à 140° F)

Humidité relative :

0% à 90% sans condensation

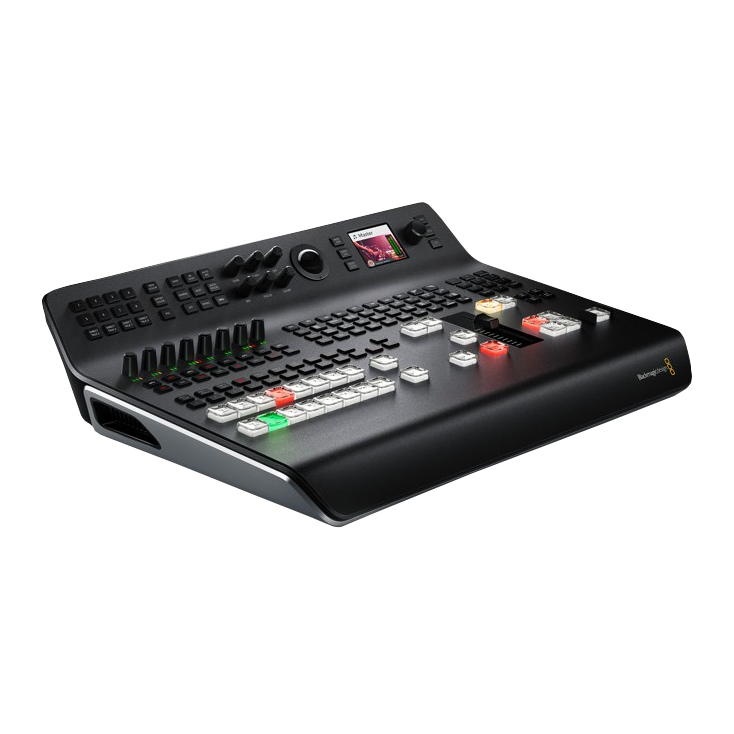

ATEM Television Studio Pro HD

Logiciel et manuel sur carte SD

Garantie fabricant limitée à 12 mois.
