KUMO 6464 3G SDI Routeur vidéo AJA

8,390.00  HT

Le routeur KUMO 6464 offre 64 entrées et 64 sorties vidéo et audio 3G-SDI incroyables, tout en conservant un profil 4RU mince et compact. Le KUMO 6464 dispose d’un contrôle de réseau Web élégant et puissant et prend en charge tout signal SDI jusqu’au 3G-SDI, y compris les signaux HD et même 4K/UltraHD. Construit selon les mêmes normes de qualité élevées que tous les produits AJA KUMO, KUMO 6464 est le choix idéal pour toute installation où un équilibre entre la taille et la capacité de routage est essentiel.

Disponible sur commande

Voir mon devis

Description

KUMO 6464 AJA Grille de commutation vidéo

Le routeur KUMO 6464 offre 64 entrées et 64 sorties vidéo et audio 3G-SDI incroyables, tout en conservant un profil 4RU mince et compact. Le KUMO 6464 dispose d’un contrôle de réseau Web élégant et puissant et prend en charge tout signal SDI jusqu’au 3G-SDI, y compris les signaux HD et même 4K/UltraHD. Construit selon les mêmes normes de qualité élevées que tous les produits AJA KUMO, KUMO 6464 est le choix idéal pour toute installation où un équilibre entre la taille et la capacité de routage est essentiel.

Caractéristiques

  • 64x entrées et sorties 3G-SDI
  • Petit facteur de forme portable
  • Prise en charge de quatre câbles pour 4K/UltraHD
  • Alimentation redondante (option)
  • Huit salves par routeur
  • Serveur Web intégré pour le contrôle à distance
  • Port USB pour configurer facilement l’adresse IP du routeur
  • Garantie de cinq ans

Routage compact

Les routeurs SDI compacts KUMO offrent un contrôle puissant du signal et prennent en charge les spécifications de diffusion complètes sur 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI et SD-SDI, avec une qualité qui dépasse les spécifications SMPTE. Les formats super-compacts 1RU et 2RU et 4RU ne mesurent que quelques centimètres de profondeur, ce qui en fait une solution idéale pour tout environnement de diffusion, de production ou de postproduction, des camions de sport mobiles et des suites de montage, aux installations vidéo d’entreprise ou au cinéma en direct. V plates-formes.

Les routeurs KUMO SDI sont disponibles en sept configurations : trois pour les besoins de routage 12G/6G/3G/1.5G-SDI et quatre pour les besoins de routage 3G/1.5G-SDI.

Pour 12G-SDI, regardez  KUMO 6464-12G  pour 64x entrées 12G-SDI et sorties,  KUMO 3232-12G  pour 32x entrées-12G et sorties SDI ou  KUMO 1616-12G  pour 16x entrées 12G-SDI et les sorties.

Pour 3G-SDI, regardez  KUMO 6464  pour 64x entrées et sorties 3G-SDI,  KUMO 3232  pour 32x entrées et sorties 3G-SDI,  KUMO 1616  pour 16x entrées et sorties 3G-SDI et  KUMO 1604  pour 16x entrées 3G-SDI et 4x 3G -Sorties SDI.

Contrôle puissant du signal

La puissante matrice de routage des points de croisement de KUMO mappe n’importe quelle entrée vers n’importe quel nombre de sorties sans avoir besoin de panneaux de brassage ou d’amplificateurs de distribution supplémentaires. Utilisez KUMO comme un amplificateur de distribution abordable en acheminant une seule entrée vers toutes les sorties. Ainsi utilisé, un KUMO 6464 peut remplacer plusieurs amplificateurs de distribution.

Alors que les workflows 4K continuent de gagner du terrain, les routeurs KUMO peuvent évoluer comme vous. Avec un simple changement de paramètre, les routeurs KUMO peuvent être configurés pour un routage groupé à deux et quatre ports, permettant aux utilisateurs de regrouper plusieurs entrées et sorties pour les flux de travail Dual Link, 4K et UltraHD. Cela permet un routage transparent des signaux non compressés ou bruts 4K et UltraHD dans une installation de production ou de post-production. Remettez ensuite le routeur en mode HD-SDI/SD-SDI selon vos besoins, ce qui vous donne la possibilité d’acheminer pratiquement n’importe quel format dans votre établissement.

Fiabilité standard de diffusion

Conçus pour les environnements critiques de diffusion, de production et de publication, les routeurs KUMO sont construits selon les normes AJA qui dépassent les spécifications SMPTE. L’utilisation de composants haut de gamme couplés à deux alimentations redondantes garantit la meilleure qualité de signal et une disponibilité maximale, même en cas de panne d’alimentation inattendue.

Installation et configuration simples

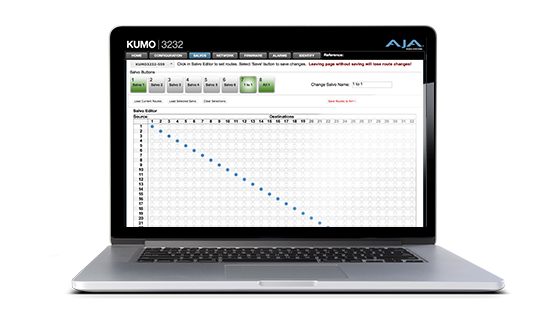

Fonctionnant sous Linux® embarqué, les routeurs KUMO sont prêts pour le réseau et prennent en charge un contrôle et une surveillance HTTP puissants via un navigateur Web – sans avoir besoin de logiciel supplémentaire.

Les protocoles de détection automatique Bonjour™/Zeroconf de KUMO signifient que la configuration du réseau est automatique, il suffit de connecter KUMO à votre réseau ou à un ordinateur et le système se configurera automatiquement, prêt à l’emploi. Alternativement, la configuration réseau standard permet d’accéder à chaque KUMO via son adresse IP par défaut. Une fois connecté à KUMO à l’aide d’un navigateur Web, vous pouvez configurer tous les paramètres TCP/IP, sélectionner et nommer les routeurs KUMO, nommer les sources et les destinations, et exécuter toutes les fonctions opérationnelles.

Les routeurs KUMO s’intègrent facilement à l’infrastructure existante en utilisant le protocole natif Grass Valley standard sur RS-422 ou même Ethernet. La connectivité réseau Ethernet vous permet également de contrôler tous les routeurs KUMO à partir de n’importe quel navigateur Web sur un appareil connecté au réseau, vous garantissant ainsi le contrôle dont vous avez besoin depuis n’importe quel endroit.

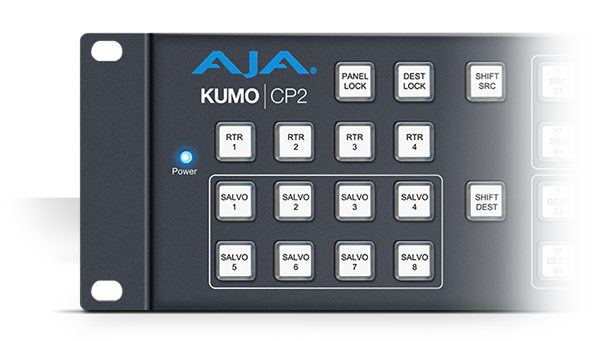

KUMO CP2

KUMO CP2 est un panneau de commande 2RU en option qui peut être utilisé dans des configurations autonomes ou en réseau.

Se connectant via Ethernet au même réseau que les routeurs KUMO, KUMO CP2 permet un contrôle total depuis n’importe quel endroit sans avoir besoin d’un ordinateur. Jusqu’à quatre routeurs KUMO peuvent être contrôlés à partir d’un seul panneau de commande.

Le KUMO CP2 offre un accès direct aux 32 entrées et aux 32 sorties de la gamme KUMO jusqu’au KUMO 3232-12G, et d’un simple clic sur la touche Maj, adresse les 64 sources et destinations du KUMO 6464.

Simplicité de salve

La nouvelle prise en charge des salves simplifie les opérations de commutation en rappelant plusieurs sources vers des destinations spécifiques. Les salves sont stockées dans un routeur KUMO et peuvent être rappelées via l’interface utilisateur Web du routeur KUMO, le protocole natif GVG sur Ethernet, RS-232 et/ou les boutons AJA KUMO CP2 Salvos.

Huit Salvos peuvent être configurés et stockés dans chaque routeur KUMO. Les salves permettent à l’opérateur de rappeler rapidement des sources prédéfinies vers des configurations de destinations spécifiques d’une simple pression sur un bouton.

Abordable

Que vous construisiez un camion mobile, des suites de montage ou un flypack AV, obtenez les capacités de routage dont vous avez besoin à un prix qui correspond bien à votre budget. Et les routeurs KUMO sont si abordables qu’ils peuvent même être utilisés à la place des DA traditionnels pour distribuer des signaux à plusieurs emplacements. Les routeurs KUMO offrent un rapport qualité/prix incroyable tout en maintenant les normes de qualité les plus élevées.

Support leader de l’industrie

Le support technique d’AJA est reconnu comme l’un des meilleurs de l’industrie et est disponible pour tous les clients AJA. Si vous avez besoin d’aide pour tout aspect de l’installation, de la configuration, du fonctionnement de KUMO ou si vous rencontrez un problème technique, le support AJA  travaillera avec vous pour vous aider   à démarrer.

Les produits KUMO sont couverts par une généreuse garantie de cinq ans. Veuillez consulter le manuel du produit individuel pour plus de détails sur les conditions de garantie du produit lui-même.

Spécifications techniques

Formats vidéo

  • 270 Mbit/s, 1,5 Gbit/s, 3 Gbit/s SDI
  • 270 Mbps DVB-ASI
  • Format agnostique, 150 Mbps – 3 Gbps


Entrée vidéo numérique

  • Entrées 3G-SDI
  • 64x BNC, SMPTE-259/292/424


Sortie vidéo numérique

  • Sorties 3G-SDI
  • 64x BNC, SMPTE-259/292/424
  • Non inverseur


Données auxiliaires

  • Transmet toutes les données auxiliaires intégrées SDI, y compris l’audio


Salve

  • Jusqu’à 8 Salvos peuvent être configurés et enregistrés dans chaque routeur KUMO


Égalisation de câble

(Belden 1694A)

  • 3 Gbit/s, jusqu’à 140 m
  • 1,5 Gbit/s, jusqu’à 200 m
  • 270 Mbps, jusqu’à 400 m
  • Opération automatique


Reclocking

  • 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps – Sélection automatique
  • Tous les autres taux sont transmis et non reclockés


Changement de mode

  • Modes de liaison simple, double et quadruple
  • Commutateurs en blanking vertical selon SMPTE RP-168


Compatibilité du panneau de commande

  • AJA KUMO CP (Premières 32 E/S en mode normal, toutes les E/S en mode double ou quadruple) – Panneau de commande Ethernet 1RU XY
  • AJA KUMO CP2 (mode simple, double ou quadruple) – Panneau de commande Ethernet 2RU XY


Entrée de référence

  • Externe, 2x BNC
  • En boucle, sans terminaison
  • Blackburst ou synchronisation à trois niveaux


Interface réseau

  • 1x RJ-45, 10/100/1000 Ethernet
  • Prend en charge les panneaux de commande Ethernet AJA KUMO, à connexion directe ou en réseau
  • Prise en charge de base du Grass Valley Native Protocol
  • Serveur Web intégré pour le contrôle à distance


Interface série

  • 1x DB-9 Femelle, RS-422
  • Prise en charge de base du Grass Valley Native Protocol
  • Le brochage du connecteur D à 9 broches est le suivant :

1

GND

2

TX-

3

RX+

4

GND

5

Pas de connection

6

GND

7

TX+

8

RX-

9

GND

Coquille

GND








Taille (lxpxh)

  • 4RU – 17,4″ x 1,55″ x 7,00″ (441,96 x 39,37 x 177,8 mm)


Poids

  • 9,2 lb (4,2 kg)


Pouvoir

  • 10-14 VDC régulé, 32W typ, 36W max, alimentation requise, inclus avec l’achat
  • Adaptateur secteur : 100-240 VAC, 50/60 Hz, entrée universelle


Environnement

  • Température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
  • Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
  • Humidité relative de fonctionnement : 10 à 90 % sans condensation
  • Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
