Smart Videohub 40×40 Blackmagic Design Grille de commutation

2,645.00  HT

Smart Videohub 40X40 Blackmagic Design est la première grille de commutation au monde prenant en charge les formats SD, HD et Ultra HD .

Voir mon devis

Description

Smart Videohub 40X40 Blackmagic Design est la première grille de commutation au monde prenant en charge les formats SD, HD et Ultra HD .

Grille de commutation SDI perfectionnée 40 x 40 multi-formats SD, HD et Ultra HD intégrant monitoring vidéo et molette de contrôle qui vous permettent de router rapidement votre vidéo tout en la visualisant ! Le Smart Videohub 40×40 possède une connectique impressionnante de 80 6G-SDI multi-débit dans un format compact de deux unités de rack !

Entrées vidéo SDI

40 x SD-SDI, HD-SDI et 6G-SDI 10 bits.

Sorties vidéo SDI

40 x SD-SDI, HD-SDI et 6G-SDI 10 bits.

Débits SDI

DVB-ASI, 270Mb, 1.5G, 3G, 6G.

Synchronisation de l’entrée vidéo

Aucune

Synchronisation SD

Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 6G-SDI.

Entrée de référence

Tri-Sync ou Black burst.

Sortie de référence

Sortie en boucle avec terminaison du signal de référence.

Connexion panneau de contrôle

Ethernet.

Connexion du contrôle série

DB-9 RS-422.

Prise en charge de multiples débits de données

Détection automatique de SD, HD ou 6G-SDI. Routage simultané de vidéo 4K, HD, SD et DVB-ASI.

Mises à jour

USB

Contrôle de la grille de commutation

40 boutons pour le contrôle local du Videohub. 6 boutons et une molette de défilement pour le contrôle de l’écran LCD ou connecteur Ethernet RJ45.

Configuration de la grille de commutation

Via l’écran LCD situé sur le panneau avant ou le connecteur Ethernet RJ45. USB uniquement pour les mises à jour du firmware et la configuration de l’adresse IP.

Contrôle de la grille de commutation RS-422

1 x entrée pour le contrôle de la commutation entre les points de croisement de la grille.

Smart Videohub 40x40

Normes

Normes vidéo SD

525i59.94 NTSC, 625i50 PAL

Normes vidéo HD

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

Normes vidéo 2K

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Normes vidéo 4K

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p

Conforme aux normes SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656 et ITU-R BT.601

Échantillonnage vidéo SDI

4:2:2 et 4:4:4.

Échantillonnage audio SDI

Fréquence d’échantillonnage de normes de télévision de 48 kHz et 24 bits.

Précision des couleurs SDI

4:2:2 et 4:4:4 10 bits.

Espace colorimétrique SDI

YUV ou RGB.

Commutation automatique SDI

Sélection automatique entre le SD-SDI, HD-SDI, 6G-SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.

Prise en charge des métadonnées SDI

Identification de charge utile vidéo définie dans la norme SMPTE 352M.

Contrôle

Panneau de contrôle intégré

40 boutons pour le contrôle local du Videohub et 6 boutons et une molette de défilement pour le contrôle des menus. Écran couleur de 2,2 pouces.

Panneau de contrôle externe

Inclut le panneau de contrôle logiciel Blackmagic Videohub pour Mac et Windows. Prise en charge des panneaux de contrôle matériel Blackmagic Smart Control et Blackmagic Master Control. Inclut le SDK Blackmagic Videohub et le protocole Ethernet Videohub Control Protocol.

Logiciel

Contrôle par logiciel

Contrôle de la grille de commutation inclus gratuitement pour Windows™ et Mac™.

Mise à jour du logiciel interne

Sur le logiciel de mise à jour fourni.

Systèmes d’exploitation

Mac iconMac 10.12 Sierra,
Mac 10.13 High Sierra ou version ultérieure.

Windows IconWindows 8.1 ou Windows 10.

Affichages

Affichages

Écran LCD intégré de 5 pouces pour les menus de configuration.

Alimentation requise

Alimentation

2 x 90 – 240V AC interne. Câbles IEC requis.

Protection contre les coupures de courant

Les connexions crosspoint sont conservées et restaurées instantanément lors de la mise en marche.

Consommation d’énergie

58 Watts

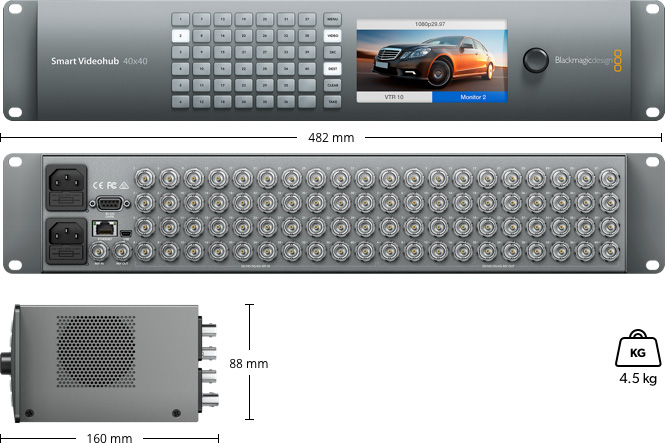

Caractéristiques physiques

Smart Videohub 40x40

Installation physique

2 unités de rack. Profondeur de moins de 6 pouces.

Spécifications environnementales

Température d’utilisation :
0° à 40° C (32° à 104° F)

Température de stockage :
-20° à 45° C (-4° à 113° F)

Humidité relative :
0% à 90% sans condensation

Inclus

Smart Videohub 40×40

Logiciel et manuel sur carte SD

Garantie

Garantie fabricant limitée à 3 ans et à 12 mois pour le panneau avant.
