UltraStudio HD Mini Blackmagic Design

Description

L’UltraStudio HD Mini est équipé de connexions broadcast de haute qualité, notamment d’entrées vidéo 3G-SDI, analogique YUV et composite NTSC/PAL et d’une entrée de référence. Il comprend également des connexions audio de 1/4” qui prennent en charge les sources HiFi et symétriques. De plus, l’UltraStudio HD Mini peut contrôler à distance des enregistreurs broadcast grâce à sa connexion RS-422 intégrée. Vous disposez également d’une sortie 3G-SDI Dual Link permettant d’acheminer simultanément les signaux fill et key ainsi que d’une connexion HDMI pour effectuer le monitoring vidéo sur une télévision grand écran !

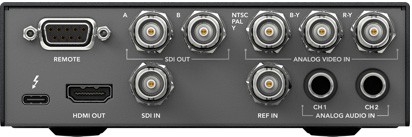

Connexions

Entrées vidéo SDI

1 x commutable entre SD/HD 3Gb/s.

Sorties vidéo SDI

2 x commutables entre SD/HD 3Gb/s, prend en charge les signaux fill et key.

Débits SDI

270Mb, 1.5G, 3G

SDI optique

Aucune

Entrées vidéo HDMI

Aucune

Sorties vidéo HDMI

1 x connecteur HDMI 1.4b de type A.

Entrées vidéo analogique

Y, B-Y, R-Y/NTSC/PAL.

Sorties vidéo analogique

Aucune

Entrées audio analogique

2 x connecteurs jack de 1/4 pouce pour l’audio analogique symétrique et asymétrique.

Sorties audio analogique

Aucune, audio intégré uniquement.

Entrées audio SDI

16 canaux intégrés en SD et HD.

Sorties audio SDI

16 canaux intégrés en SD et HD.

Sorties audio HDMI

2 canaux intégrés en SD et HD.

Connexion timecode

Aucune. RP-188 seulement.

Entrée de référence

Tri-Sync ou Black burst.

Codecs pris en charge

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHD, DNxHR, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 non compressé 8 bits, 4:2:2 non compressé 10 bits.

Logiciel

Logiciels inclus

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS X et Windows. Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sous Linux.

Mise à jour du logiciel interne

Firmware intégré au pilote logiciel. Chargement lors du démarrage du système ou par mise à jour logicielle.

Autres applications compatibles: Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.

Normes vidéo

Standards vidéo SD

525i59.94 NTSC, 625i50 PAL

Standards vidéo HD

720p50, 720p59.94, 720p60

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

1080i50, 1080i59.94, 1080i60

Standards vidéo 2K

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Standards vidéo Ultra HD

Aucun

Standards vidéo 4K

Aucun

Conformité aux normes SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M et SMPTE 425M A/B.

Prise en charge des métadonnées SDI

RP 188/SMPTE 12M-2 et sous-titrage codé.

Échantillonnage audio

Fréquence d’échantillonnage de normes de télévision de 48 kHz et 24 bits.

Échantillonnage vidéo SDI

4:2:2/4:4:4

Espace colorimétrique

REC 601, REC 709.

Résolution HDMI

Transfert pixel pour pixel de l’entrée en résolution HD depuis l’appareil connecté.

Prise en charge de multiples débits de données

Les connexions vidéo SDI et HDMI sont commutables entre la définition standard et la haute définition. Le SDI commute entre 270 Mb/s, 1,5 Gb/s et 3,0 Gb/s.

Tampon de trame matériel

v210 (YUV 10 bits), 2vuy (YUV 8 bits), ARGB, BGRA (RGB 8 bits), r210 (RGB 10 bits), R12B,R12L (RGB 12 bits).

Precision des couleurs

RVB 4:4:4 8, 10 et 12 bits jusqu’à 1080p30, et YUV 4:2:2 8 et 10 bits dans tous les standards.

Acquisition sur l’ordinateur

1 x Thunderbolt™ 3 pour Mac et Windows. Alimenté à partir de l’ordinateur hôte Thunderbolt, comprend le kit de développement Blackmagic Desktop Video.

Contrôle

Panneau de contrôle intégré

Aucun. Prend en charge le Teranex Mini Smart Panel doté d’un écran couleur de 2,2 pouces pour la prévisualisation de la vidéo, l’affichage des vumètres et des informations d’état.

Contrôle de périphérique

1 x port RS-422.

Traitement

Conversion de l’espace colorimétrique

Traitement matériel en temps réel.

Down-Conversion HD

Down-conversion matérielle 10 bits en temps réel sur la sortie SDI B lorsque vous travaillez avec des formats vidéo HD lors de la lecture. Choix possibles entre letterbox, 16:9 anamorphique et recadrage centré 4:3.

Effets en temps réel

Effets internes Apple Final Cut Pro X. Effets Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer. DaVinci Resolve.

Installation physique

Nécessite un ordinateur doté d’un port Thunderbolt™ 3 USB-C. Rapportez-vous aux pages d’assistance pour consulter la configuration requise.

Alimentation requise

Alimentation via câble Thunderbolt. Nécessite un ordinateur doté d’un port USB-C Thunderbolt™ 3

Spécifications environnementales

Température d’utilisation

5° à 40° C (32° à 104° F)

Température de stockage

-20° à 45° C (-4° à 113° F)

Humidité relative

0% à 90% sans condensation

Inclus

UltraStudio HD Mini

Logiciel et manuel sur carte SD

DaVinci Resolve sur carte SD.
